Универсальный фрезерный станок СФ676-Ф1 с УЦИ
Как и базовая модель СФ676 фрезерный станок СФ676-Ф1 с УЦИ предназначен для выполнения всех видов фрезерных операций, обработки отверстий в заготовках из стали, цветных сплавов, композитных материалов. При оснащении специальной головкой на нем можно производить операции долбления.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок СФ676-Ф1 представляет собой оборудование универсального типа, рассчитанное на максимально широкий круг технологических задач. Поэтому наиболее широкое применение он получил в производстве единичного и мелкосерийного типа. Его активно используют в экспериментальных и инструментальных цехах, ремонтных мастерских.
УСТРОЙСТВО И ОСОБЕННОСТИ
Главной особенностью станка СФ676-Ф1 является наличие у него системы цифровой индикации. Она включает в себя датчики линейных перемещений по каждой из осей координат (цифровые линейки), в качестве которых используются инкрементные линейные фотоэлектрические преобразователи перемещений ЛИР-7М, и трехкоординатное устройство цифровой индикации (УЦИ) ЛИР-530А.
Информация о положении в пространстве и перемещении инструмента и заготовки фиксируется датчиками, передается в УЦИ и отображается на дисплее в числовом виде. Для этого две цифровые линейки регистрируют перемещение рабочего стола с обрабатываемой деталью. Одна – движение в горизонтальном направлении по направляющим суппорта и вторая – вместе с суппортом в вертикальном направлении. Еще один датчик отслеживает смещение шпиндельной бабки по направляющим станины.
Устройство цифровой индикации позволяет с высокой точностью контролировать ход технологической операции и управлять ее параметрами. Информацию о перемещениях по всем трем осям координат оператор может увидеть на дисплее УЦИ и на ее основании внести коррективы в ход обработки.
Возможность получать данные на одном устройстве вместо того, чтобы снимать показания с удаленных друг от друга лимбов и линеек обычного типа, существенно упрощает управление станком. Применение системы цифровой индикации делает работу оператора комфортной и позволяет избежать многих ошибок. При этом следует иметь в виду, что корректное функционирование датчиков перемещений и аппаратуры УЦИ требует устранения внешних воздействий температурного, вибрационного и иного характера, влияющих на точность регистрации и обработки данных.
В качестве дополнительной оснастки комплект станка может быть пополнен такими устройствами, как делительная головка, различные виды поворотных столов, станочные тиски, долбежные и расточные головки, патроны, оправки и т.п. Использование этих приспособлений расширит технологические возможности станка, сделает его еще более универсальным.
Широкоуниверсальный фрезерный станок СФ676-Ф1 – высокоэффективное оборудование современного уровня. Его применение оправдает себя в любом типе производства и быстро окупит средства, направленные на приобретение.
Аналоги СФ676 (модели станков снятые с производства):
- 675П Станок фрезерный инструментальный - «Одесский завод фрезерных станков» , г. Одесса, Украина
- 675П Станок фрезерный инструментальный - "Ереванский завод фрезерных станков" (ЕрФрез), г. Ереван, Армения
- 676П Станок фрезерный инструментальный - "Вильнюсский станкостроительный завод «Комунарас», г. Вильнюс, Литва
- 676, 6М76П, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 Станок фрезерный инструментальный - «Иркутский станкостроительный завод», г. Иркутск, Россия
- ВМ130 Станок фрезерный широкоуниверсальный - «Воткинский Завод ГПО», г. Воткинск, Россия
- ФСМ-250/676М1; ФС-250 Станок фрезерный широкоуниверсальный - "ВСЗ «Техника», г. Владимир, Россия
- ДФ-6725 Станок фрезерный инструментальный - «Дмитровские станки "ДЗФС», г. Дмитров, Россия
- ВЗ-371 Станок фрезерный широкоуниверсальный - "Завод «ВИЗАС», Республика Беларусь, г. Витебск
- 6Т80 Станок горизонтально-фрезерный консольный универсальный с поворотным столом - «Читинский станкостроительный завод», г. Чита, Россия

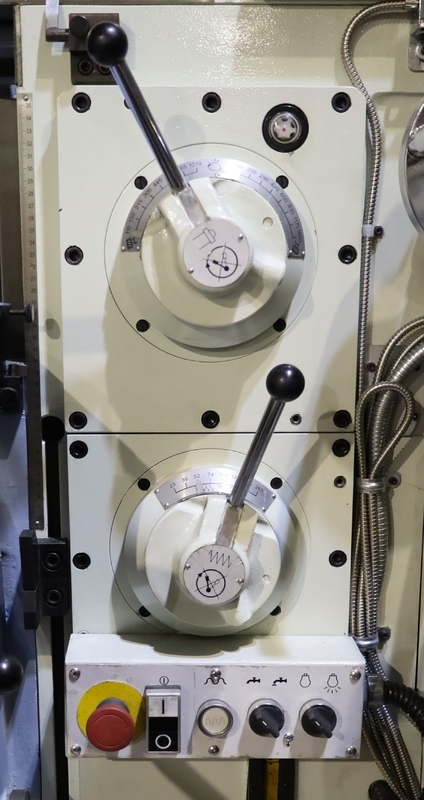

Фото отдельных узлов станка СФ676-Ф1
Технические характеристики универсального фрезерного станка СФ-676-Ф1 с УЦИ
Устройство цифровой индикации ЛИР-530А-00-00-ПИ-1 | Наличие | |
Размеры поверхности углового горизонтального стола, мм: | 800x250 | |
Размеры поверхности вертикального стола, мм: | 630x250 | |
Перемещения стола, мм: | продольное | 450 |
вертикальное | 380 | |
Расстояния от оси горизонтального шпинделя до плоскости съемного углового стола, MIN/MAX, мм | 80/460 | |
Максимальное расстояние от торца вертикального шпинделя до плоскости углового съемного стола, мм | 380 | |
Наибольшее перемещение шпиндельной бабки, мм | 300 | |
Длина перемещения шпинделя вертикальной головки, мм | 80 | |
Наибольший угол поворота вертикальной головки, град.: | ±90 | |
Конус вертикального и горизонтального шпинделей | 40 (КМ4)* | |
Число скоростей шпинделей | 16 | |
Пределы частоты вращения шпинделей, об/мин | горизонтального | 50-1630 |
вертикального | 63-2040 | |
Число рабочих подач стола и бабки | 16 | |
Пределы рабочих подач стола и бабки, мм/мин: | 13-395 | |
Скорость ускоренных перемещений стола и бабки, мм/мин | 935 | |
Мощность двигателя, кВт: | 3,0 | |
Габаритные размеры, мм: | 1200x1240x1780 | |
Масса станка, кг: | 1050 |
* - шпиндель КМ4 - изготавливается по специальному заказу
Стандартная комплектация СФ676 с УЦИ**
1 |
Устройство цифровой индикации ЛИР-530А-00-00-ПИ-1 |
2 |
Преобразователь линейных перемещений ЛИР-7М-2-0320-00-05-ПИ-1-4-3.0-Р(РС10ТВ) |
3 |
Преобразователь линейных перемещений ЛИР-7М-2-0420-00-05-ПИ-1-4-3.0-Р('РС10ТВ) |
4 |
Преобразователь линейных перемещений ЛИР-7М-2-0470-00-05-ПИ-1~4-3.0-Р(РС10ТВ) |
** - допускается замена комплектующих без ухудшения качества продукции
Список дополнительной станочной оснастки СФ676-Ф1 с УЦИ
1. |
Делительная головка мод. УДГ с комплектом дополнительных принадлежностей (задняя бабка, гитара для дифференциального деления, люнет, центр упорный, поводок, комплект колес зубчатых -11шт., болты крепежные), (max Ø детали): |
Ø 160 мм |
шт. |
1 |
|
Ø 200 мм |
шт. |
1 |
|||
Ø 250 мм |
шт. |
1 |
|||
Ø 320 мм |
шт. |
1 |
|||
2. |
Долбёжная головка станка мод. СФ676 - 7687х001, (ход долбяка): |
80 мм |
шт. |
1 |
|
Долбёжная головка станка мод. СФ676 – ГД100, (ход долбяка): |
100 мм |
шт. |
1 |
||
3. |
(max Ø стола): |
Ø 160 мм |
шт. |
1 |
|
Ø 200 мм |
шт. |
1 |
|||
Ø 250 мм |
шт. |
1 |
|||
4. |
(max Ø стола): |
Ø 100 мм |
шт. |
1 |
|
Ø 160 мм |
шт. |
1 |
|||
Ø 200 мм |
шт. |
1 |
|||
Ø 250 мм |
шт. |
1 |
|||
5. |
(max Ø стола): |
Ø 160 мм |
шт. |
1 |
|
Ø 200 мм |
шт. |
1 |
|||
Ø 250 мм |
шт. |
1 |
|||
6. |
Бабка задняя нерегулируемая (для горизонтально-вертикального стола Ø 100 мм) |
Н70 |
шт. |
1 |
|
Бабка задняя нерегулируемая (для горизонтально-вертикального стола Ø 400 мм) |
Н260 |
шт. |
1 |
||
7. |
Бабка задняя регулируемая (для горизонтально-вертикального стола) |
100-140мм |
шт. |
1 |
|
140-180мм |
шт. |
1 |
|||
180-224мм |
шт. |
1 |
|||
8. |
Тиски станочные поворотные, (ширина губок/ход губок): |
80/65 мм |
шт. |
1 |
|
100/80 мм |
шт. |
1 |
|||
125/100 мм |
шт. |
1 |
|||
160/125 мм |
шт. |
1 |
|||
200/160 мм |
шт. |
1 |
|||
9. |
Тиски станочный глобусные, (ширина губок/ход губок): |
100/80 мм |
шт. |
1 |
|
125/100 мм |
шт. |
1 |
|||
125/140 мм |
шт. |
1 |
|||
160/125 мм |
шт. |
1 |
|||
10. |
Тиски станочные трёхповоротные, (ширина губок/ход губок): |
105/105 мм |
шт. |
1 |
|
125/125 мм |
шт. |
1 |
|||
11. |
Км №1,2,3,4 |
компл |
1 |
||
12. |
Расточная головка Конус 40 (с комплектом резцов) |
до Ø 160 мм |
компл |
1 |
|
Расточная головка с авто-подачей Конус 40 (с комплектом резцов) |
Ø 5-250 мм |
компл |
1 |
||
13. |
Конус 40 |
шт. |
1 |
||
14. |
Цанговый патрон Конус 40 с набором цанг (Ø 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 16, 18, 20, 25мм) – 18 шт. |
Ø 3-25мм |
компл |
1 |
|
Цанговый патрон Конус 40 с набором цанг (Ø4,5,6,7,8,9,10,11,12,13, 14,15,16,17,18,19,20,21,22,23,24,25,26мм) – 23 шт. |
Ø 4-26мм |
компл |
1 |
||
15. |
Оправка горизонтальная фрезерная Конус 40, с гайкой и набором колец (для дисковых фрез) |
Ø 16 мм |
шт. |
1 |
|
Ø 22 мм |
шт. |
1 |
|||
Ø 27 мм |
шт. |
1 |
|||
16. |
М2 – М7 |
шт. |
1 |
||
М5 – М12 |
шт. |
1 |
|||
М8 – М20 |
шт. |
1 |
|||
17. |
Оправка вертикальная фрезерная Конус 40 (для насадных торцевых фрез) |
Ø 16 мм |
шт. |
1 |
|
Ø 22 мм |
шт. |
1 |
|||
Ø 27 мм |
шт. |
1 |
|||
18. |
Сверлильный патрон самозажимной с переходной оправкой Конус 40 |
Ø 1-13 мм |
шт. |
1 |
|
19. |
Стойка под индикатор гибкая с магнитным основанием (с индикатором ИЧ-02) |
L 360мм / 60кг |
шт. |
1 |
|
L 350мм / 80кг |
шт. |
1 |
|||
WCU1 / 80 кг |
шт. |
1 |
|||
WCU2 / 80 кг |
шт. |
1 |
|||
Штатив для индикаторных головок с тонкой регулировкой (ГОСТ10197-70) |
L245/235 |
шт. |
1 |
||
20. |
Комплект прихватов (для Т-образного паза стола 14мм). Зажимные болты, зажимные сухари, зажимные гайки, удлиняющие гайки, зажимные призмы, зажимные блоки. |
58 предмет. |
компл |
1 |
|
50 предмет. |
компл |
1 |
|||
21. |
Комплект виброопор к станку СФ676 – 4 шт.(max нагрузка): |
компл |
компл |
1 |
